Racks para almacenamiento.

Hace unas semanas Daltile México solicito unos racks para el almacenamiento de sus productos, esta es una empresa que se dedica a la venta y fabricación de pisos, la planta se encuentra en la ciudad de Salamanca Gto, es enorme, cabe mencionar que la estructura de sus naves son un gran trabajo, lastima que no tengo ninguna imagen para compartir, pero bueno.

En fin, Daltile solicito la cotización y realización de una linea de racks, una linea consta de 4 módulos de 2.40cm de largo por 1.20 de ancho, se opto por fabricar estos en perfiles PTR y placas de acero al carbón, con aplicación de pintura en color azul.

Al principio se tuvo el problema de los amarren en los nodos, el cliente solicito que los racks fueran desmontables como comúnmente son.

Pero después se opto por la utilización de dos angulos en acero al carbon de 1" de 15cm de largo y una placa para que envonaran uno con otro.

Aquí imágenes que se adjuntaron en la cotización.

4 módulos alineados y armados.
Vista frontal.
Vista aérea.

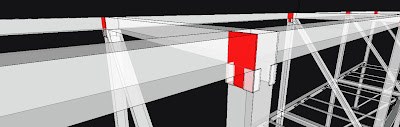

Clips utilizados para el ensamble.
Ensamble de barras intermedias.
Los racks se armaran en 4 días. Aquí dos fotografías durante la fabricación y el armado de los racks dentro del taller.

Fabricación del primer modulo de la linea de racks.

Aquí aun faltan las placas en las "patas" del modulo.
